Prečo si vybrať káblové žľaby z drôteného pletiva? Sprievodca výhodami, aplikáciami a výberom

Úvod

Ak ste sa niekedy pozerali za serverový stojan alebo nad zavesený strop v modernej budove, pravdepodobne ste videli akáblový žľab z drôteného pletiva. Táto otvorená-mriežková štruktúra vyrobená zo zváraných oceľových drôtov sa stala-riešením pre správu káblov vo všetkom od dátových centier po priemyselné zariadenia.

Káblové žľaby z drôteného pletiva, známe aj ako košíkové žľaby alebo káblové koše, sú otvorené-podporné systémy mriežky určené na vedenie a správu elektrických a dátových káblov. Na rozdiel od pevných{2}}zásuviek na dne, ktoré skrývajú káble pred pohľadom, majú priehradky z drôteného pletiva otvorený dizajn, ktorý poskytuje viditeľnosť a prístup ku každému káblu po celej jeho dĺžke.

Čo však robí podnosy z drôteného pletiva také populárne? A ako si vybrať ten správny systém pre vaše špecifické potreby?

V tejto komplexnej príručke preskúmame všetko, čo potrebujete vedieť o káblových žľaboch z drôteného pletiva-od ich hlavných výhod až po{1}}špecifické odporúčania pre konkrétne aplikácie. Či už ste manažér zariadení, elektrotechnik alebo špecialista na obstarávanie, tento článok vám pomôže urobiť informované rozhodnutia pre váš ďalší projekt.

Čo je káblový žľab z drôteného pletiva?

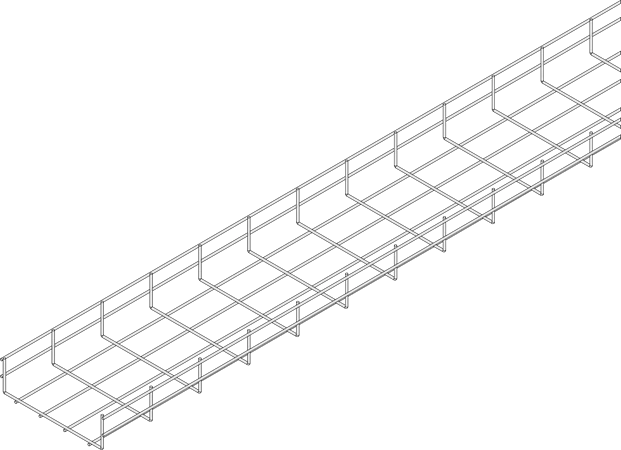

Káblový žľab z drôteného pletiva je vyrobený z prepletených alebo zváraných oceľových drôtov, ktoré tvoria otvorenú-štruktúru mriežky, ktorá pripomína kôš. Tento dizajn poskytuje vynikajúce vetranie a ľahký prístup ku káblom na všetkých miestach.

Kľúčové vlastnosti:

·Vyrobené z precízneho-spracovaného, ​​vysoko{1}}kvalitného zváraného oceľového drôtu

·Dostupné v rôznych šírkach a hĺbkach, aby vyhovovali rôznym objemom káblov

·Dá sa rezať, ohýbať a upravovať-na mieste bez špeciálnych nástrojov

·Ponúkané vo viacerých materiáloch a povrchových úpravách pre rôzne prostredia

Koncept nie je nový-káblové žľaby z drôteného pletiva sú už desaťročia preferovaným riešením, pretože riešia každodenné problémy inštalatérov s tradičnými systémami na správu káblov. Dnes zostávajú jedným z najviac špecifikovaných typov káblových žľabov na celom svete.

Kľúčové výhody drôtených káblových žľabov

1. Vynikajúca ventilácia a odvod tepla

Jednou z najvýznamnejších výhod drôtených žľabov je ich otvorená štruktúra. Na rozdiel od pevných rúrok alebo perforovaných žľabov, ktoré môžu zachytávať teplo, žľaby z drôteného pletiva umožňujú voľnú cirkuláciu vzduchu okolo káblov.

To je dôležité, pretože teplo je nepriateľom výkonu kábla. Keď elektrický prúd preteká vodičom, vytvára teplo. Zachytené teplo môže spôsobiť:

· Deformácia izolačných materiálov

· Strata dielektrickej pevnosti

· Znížená elasticita káblových plášťov

· Predcasné zlyhanie kábla

Dizajn otvorenej{0}}mriežky-zvyčajne s 80-90 % otvorenou štruktúrou – výrazne znižuje hromadenie tepla v porovnaní s inými káblovými nosnými systémami, vďaka čomu sú žľaby z drôteného pletiva ideálne pre prostredia, kde je riadenie teploty rozhodujúce.

2. Výnimočná flexibilita a{1}}prispôsobivosť na stránke

Stavebné projekty málokedy idú presne podľa plánu. Objavujú sa neočakávané prekážky, štrukturálne prvky sa posúvajú a zmeny-na poslednú chvíľu sú nevyhnutné. Podnosy z drôteného pletiva v týchto situáciách vynikajú, pretože sa dajú upraviť-na mieste s minimálnym úsilím .

Potrebný je iba pár fréz na skrutky, inštalatéri môžu:

·Narežte podnosy na presnú dĺžku-na mieste

· Vytvorte si vlastné ohyby a uhly manuálne

·Vyrobte odpaliská, stúpačky a výpustky-bez čakania na prefabrikované armatúry

Táto flexibilita eliminuje prestoje pri čakaní na špeciálne-komponenty objednávky a umožňuje inštaláciám prispôsobiť sa skutočným-svetovým podmienkam.

3. Rýchla inštalácia a úspora práce

Čas sú peniaze na akomkoľvek stavebnom projekte a žľaby z drôteného pletiva prinášajú značné úspory práce v porovnaní s tradičnými systémami.

Tradičné systémy podnosov zvyčajne vyžadujú viacero skrutiek na pripojenie, rôzne pridržiavacie-zátvorky a špecializovaný hardvér. Na rozdiel od toho systémy drôteného pletiva používajú jednoduché spojovacie dosky a integrované konektory, ktoré vyžadujú menej komponentov. Mnohé podnosy z drôteného pletiva majú privarené-oká konektorov, ktoré sa jednoducho zacvaknú do seba, čím sa eliminuje potreba ďalšieho príslušenstva.

Táto jednoduchosť sa priamo premieta do{0}}úspory nákladov na prácu pri inštalácii.

4. Vylepšená viditeľnosť a údržba kábla

Keď sú káble skryté v uzavretých rúrach alebo pevných podnosoch, riešenie problémov sa stáva hádankou. Ktorý kábel ide kam? Čo spôsobuje tento problém s výkonom? Pri drôtených žľaboch je každý kábel viditeľný po celej dĺžke.

Táto viditeľnosť ponúka praktické výhody:

· Technici môžu sledovať špecifické káble v priebehu niekoľkých sekúnd

· Pridávanie alebo odstraňovanie káblov je jednoduché v ktoromkoľvek bode behu

·Kontrola poškodenia alebo opotrebovania je rýchla a neruší{0}}

5. Ľahký a pritom pevný

Napriek otvorenej konštrukcii ponúkajú podnosy z drôteného pletiva pôsobivú{0}}nosnosť. Zvarená drôtená mriežka efektívne rozdeľuje hmotnosť a nižšia hmotnosť systémov drôteného pletiva zvyšuje bezpečnosť na pracovisku-Inštalatéri môžu ľahšie manipulovať so sekciami, čím sa znižuje napätie a riziko zranenia.

Nosnosť sa líši v závislosti od konštrukcie, ale štandardné žľaby z drôteného pletiva zvyčajne efektívne podporujú stredné zaťaženie káblov, pričom pre náročnejšie aplikácie sú k dispozícii verzie pre vysoké-záťaže.

6. Znížené elektromagnetické rušenie

V dátových centrách a iných citlivých elektronických prostrediach môže elektromagnetické rušenie narušiť výkon. Oceľová konštrukcia žľabov z drôteného pletiva pohlcuje EMI a pomáha udržiavať rušenie mimo káblov, čím sa minimalizuje dopad na pripojené zariadenia. Niektoré systémy ponúkajú izoláciu magnetického tienenia 15 dB bez krytov a 25 dB s krytmi.

Drôtené pletivo vs. iné typy káblových žľabov

Pochopenie toho, ako sa podnosy z drôteného pletiva porovnávajú s inými možnosťami, pomáha pri správnom výbere pre váš projekt:

Výber závisí od vašich špecifických potrieb: požiadavky na zaťaženie, typy káblov, podmienky prostredia a plány budúceho rastu.

Bežné aplikácie pre káblové žľaby z drôteného pletiva

Káblové žľaby z drôteného pletiva slúžia rôznym odvetviam a aplikáciám:

Dátové centrá

Otvorený dizajn poskytuje vynikajúce prúdenie vzduchu pre servery a prepínače-citlivé na teplo. Vedenie káblov je viditeľné a prístupné, takže zmeny a aktualizácie sú jednoduché. Mnoho profesionálov v dátových centrách si vyberá podnosy z drôteného pletiva špeciálne pre kombináciu jednoduchej inštalácie, maximálnej kapacity kábla a zlepšeného prúdenia vzduchu.

Obchodné budovy

Kancelárie, nákupné strediská a nemocnice používajú podnosy z drôteného pletiva na distribúciu napájacích, dátových a komunikačných káblov nad zavesenými stropmi alebo pod zvýšenými podlahami. Vďaka svojej nízkej hmotnosti sú ideálne pre tieto nadzemné inštalácie.

Priemyselné zariadenia

Výrobné závody, sklady a montážne linky ťažia zo schopnosti podnosov z drôteného pletiva manipulovať s napájacími a prístrojovými káblami pri zachovaní dostupnosti.

Telekomunikácie

Podnosy z drôteného pletiva podporujú rozsiahle káblové siete potrebné pre širokopásmovú, telefónnu a mobilnú komunikačnú infraštruktúru.

Špecializované prostredia

Pre drsné alebo korozívne prostredie poskytujú podnosy z drôteného pletiva z nehrdzavejúcej ocele odolnosť v:

· Zariadenia na spracovanie potravín a liečiv

· Námorné a pobrežné zariadenia

· Chemické závody a rafinérie

Ako vybrať správny káblový žľab z drôteného pletiva

Výber správneho systému si vyžaduje posúdenie niekoľkých faktorov:

1. Požiadavky na káble

Posúďte typ, množstvo, hmotnosť a priemer káblov, ktoré majú byť podporované. To určuje požadovanú nosnosť, šírku a hĺbku. Spravidla pridajte 25 – 30 % priestoru navyše pre budúce rozšírenie.

2. Inštalačné prostredie

Zvážte, kde bude zásobník nainštalovaný:

·Vnútorné kontrolované prostredia:Obvykle postačuje elektro-galvanizovaný povrch

·Vonkajšie alebo drsné prostredie:Nehrdzavejúca oceľ alebo žiarovo pozinkované{0}}pozinkovanie poskytuje odolnosť proti korózii

·Korozívne prostredie (morské, chemické):Odporúča sa nehrdzavejúca oceľ 304 alebo 316

·Potraviny/farmaceutické výrobky:Nerezová oceľ s príslušnou povrchovou úpravou -1

3. Možnosti materiálu a povrchovej úpravy

4. Dĺžka rozpätia a zaťaženie

Väčšie rozpätia medzi podperami vyžadujú silnejšie podnosy alebo užší rozstup podpier. Záťažové tabuľky od výrobcov poskytujú návod na maximálne prípustné zaťaženie pre rôzne dĺžky rozpätia.

Napríklad typické sieťové podnosy podporujú:

·1,6 kN/m pri rozstupe podpier 1,0 m

·0,8 kN/m pri rozstupe podpier 1,5 m

·0,5 kN/m pri rozstupe podpier 2,0 m

5. Budúce potreby rozšírenia

Plánujte rast výberom veľkostí podnosov s 20 – 30 % rezervnou kapacitou. Tým sa zabráni nákladnej preinštalovaní{3}}neskôr.

Dôležité:Materiál káblového žľabu vždy prispôsobte environmentálnym a prevádzkovým požiadavkám miesta inštalácie. Používanie nevhodného materiálu-ako je oceľ bez povrchovej úpravy vo vlhkom prostredí-môže viesť k predčasnej korózii, zlyhaniu konštrukcie a nákladným opravám.

Prečo si vybrať Vichnet pre potreby káblového žľabu z drôteného pletiva

V spoločnosti Vichnet spájame desaťročia výrobných odborných znalostí s inovatívnymi technológiami, aby sme mohli poskytovať špičkové riešenia správy káblov.

Naše výhody

1. Súčasť skupiny Troax Group
Ako súčasť Troax Group, globálneho lídra v riešeniach priemyselnej bezpečnosti, Vichnet kombinuje nákladovo{0}}efektívnu výrobu so svetovými-štandardmi kvality. Toto partnerstvo zaisťuje, že naše produkty spĺňajú prísne medzinárodné požiadavky a zároveň zostávajú konkurencieschopné ceny.

2. Pokročilá technológia povrchovej úpravy
Naša patentovaná povrchová úprava "Nickel Color" ponúka zvýšenú odolnosť proti korózii bez toho, aby bola ohrozená bezpečnosť káblov. Na rozdiel od štandardných elektro-pozinkovaných povrchov, ktoré môžu predstavovať riziká v citlivých prostrediach, ako sú dátové centrá, technológia Vichnet poskytuje vynikajúcu ochranu.

3. Komplexný sortiment
Od štandardných podnosov z drôteného pletiva až po zákazkové riešenia pre špecializované aplikácie, ponúkame:

· Viaceré šírky a hĺbky na prispôsobenie sa akémukoľvek objemu kábla

· Rôzne možnosti materiálu pre rôzne prostredia

· Kompletné rady príslušenstva pre profesionálne inštalácie

4. Medzinárodné skúsenosti
Vďaka skúsenostiam s exportom do mnohých krajín rozumieme a dodržiavame medzinárodné normy vrátane NEC, IEC 61537 a BS EN 61537. Naše produkty sú navrhnuté pre globálne projekty, spĺňajúce požiadavky rôznych trhov.

5. Možnosti prispôsobenia
Každý projekt je jedinečný. Naše-najmodernejšie{2}}-strojové vybavenie nám umožňuje prispôsobiť káblové žľaby individuálnym projektovým požiadavkám, od malých rozmerov až po veľké-priemyselné riešenia.

Záver

Drôtené káblové žľaby si získali svoje miesto ako preferované riešenie správy káblov v rôznych odvetviach. Vďaka kombinácii vynikajúcej ventilácie, flexibility inštalácie, úspory práce a{1}}dlhodobej dostupnosti sú ideálne pre všetko od dátových centier až po priemyselné zariadenia.

Pochopením výhod, aplikačných scenárov a výberových kritérií uvedených v tejto príručke môžete špecifikovať systém káblových žľabov z drôteného pletiva, ktorý bude vášmu zariadeniu spoľahlivo slúžiť v nasledujúcich rokoch.

Či už plánujete nové dátové centrum, modernizujete priemyselné zariadenie alebo jednoducho hľadáte lepšiu správu káblov v komerčnej budove, žľaby z drôteného pletiva ponúkajú výkon a flexibilitu, ktorú moderné projekty vyžadujú.
